Водяной «теплый пол» FAR

Ни специалисты, ни рядовые потребители не сомневаются в том, что цена на энергоносители будет неуклонно расти. Так, по прогнозам аналитиков, уже в ближайшие годы можно ожидать повышения тарифов до европейского уровня. Это делает вопрос выбора наиболее экономичного варианта теплоснабжения всё более актуальным. При этом отопительная система должна максимально соответствовать современным представлениям о комфортном жилье. Один из таких вариантов, который давно оценили по достоинству западные потребители, – система «теплый пол». В России электрические системы напольного отопления – не новинка: на рынке представлено немалое количество брендов. В этой статье речь пойдет о водяной системе «теплый пол», как о наиболее безопасном, экономичном и комфортном оборудовании для обогрева помещений.

Для климата средней полосы России в большей степени подходит следующая схема отопления: 30 % – радиаторная система, 70 % – система «теплый пол». Традиционные (радиаторные) системы обогрева создают поток горячего воздуха, который, поднимаясь к потолку, остывает, а затем охлажденным опускается вниз. В результате помещение обогревается неравномерно. Система «теплый пол» лишена этого недостатка, так как нагревательный элемент в этом случае – вся поверхность пола. Распределение температуры воздуха по высоте помещения почти равномерное, то есть создается наиболее оптимальный для человека тепловой режим: прохлада на уровне головы и тепло у ног. Температура пола всего на 2–3 °С превышает температуру воздуха, поэтому возможность перегрева исключена; воздух всегда остается свежим, а уровень влажности – естественным. Немаловажно и то, что система «теплый пол» не нарушает дизайн (отсутствие видимых коммуникаций) и не занимает полезную площадь помещения. Заметим, что система напольного отопления может использоваться для охлаждения помещения летом. В этом случае рекомендуется установка зонных кранов для переключения подачи холодной или горячей воды. Грамотно спроектированная и установленная система водяного «теплого пола» почти не требует технического обслуживания. Эксплуатационные расходы снижаются на 20–30 %, а благодаря тому, что в системе «теплый пол» температура теплоносителя составляет 30–50 °С против 95 °С (у радиаторных систем), возможно использование котельных пониженной мощности, что положительно скажется и на сумме капитальных вложений. Кроме того, благодаря простоте и технологичности системы снижаются трудозатраты, что отражается на стоимости монтажных работ. Срок службы современных металлополимерных труб, применяемых для систем «теплый пол», составляет не менее 50 лет. Стандартный вариант системы водяного «теплого пола» – узел управления и контур из металлопластиковых или пластиковых труб, по которым циркулирует теплая вода.

Система напольного отопления FAR

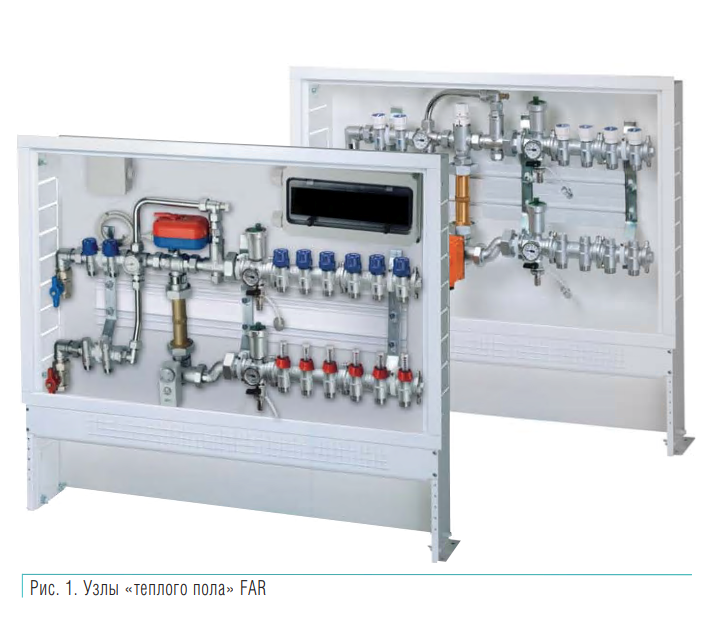

Центр системы «теплый пол» (рис. 1) состоит из запорного и терморегулирующего коллекторов диаметром 25, 32 и даже 40 мм, позволяющих сбалансировать работу всей системы и отрегулировать температуру в каждом отдельном помещении. В 2009 г. завод FAR увеличил ассортимент коллекторов для напольного отопления, включив в свою производственную линейку коллекторы со встроенными расходомерами.

На данный момент завод выпускает коллекторы с резьбовым и фланцевым соединением диаметром 25 и 32 мм для прямого подключения металлопластиковых, пластиковых и медных труб диаметром 16 и 20 мм концовками FAR с метрической резьбой на накидной гайке. Также завод предлагает данный тип коллекторов диаметром 25 и 32 мм с отводами 15 или 20 мм под концовки «евроконус». Коллекторы со встроенными расходомерами устанавливаются на подающую линию в системе напольного отопления. При необходимости расходомер можно прочистить без отключения функционирования системы обогрева. Максимальная пропускная способность коллектора – 1,13 м3 /ч.

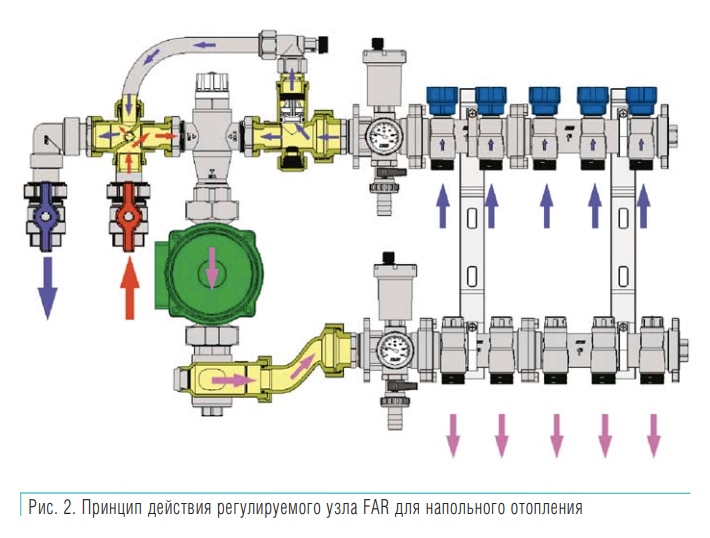

Основной частью коллекторов является распределительный узел с термосмесителем или смесительным краном с трехточечным сервоприводом. Циркуляция осуществляется следующим образом (рис. 2): подаваемый из котла теплоноситель поступает через шаровой кран и распределительную крестовину в смеситель.

Распределительная крестовина со встроенным фиксированным байпасом и термометром обеспечивает возврат в котел неизрасходованной термостатическим смесителем горячей воды и обратной воды из контуров «теплого пола». В рециркуляционной части, через тройник с обратным клапаном, часть воды вновь подается в смеситель, начиная новый циркуляционный цикл, а оставшаяся вода по обводной линии отводится в котел. За регулирование температуры отвечает термостатический смеситель, обеспечивающий постоянное поступление в контуры напольного отопления воды заданной температуры.

По мере необходимости вода из котла смешивается с водой из рециркуляционной сети. Необходимая температура устанавливается вручную в диапазоне от 20 до 55 °С. После термосмесителя теплоноситель проходит через циркуляционный насос, создающий необходимый напор. Погружной термостат блокирует работу насоса в случае превышения заданной температуры воды и предотвращает ее поступление в отопительные контуры, если возникнет сбой в работе смесителя. Далее теплоноситель поступает в подающий коллектор, распределяющий воду по отдельным контурам системы напольного отопления. Теплоноситель, пройдя контуры «теплого пола», возвращается в обратный коллектор.

Контуры системы «теплый пол» С помощью концовок FAR с метрической резьбой или адаптеров типа «евроконус» можно присоединить металлопластиковые или пластиковые трубы, в зависимости от предпочтений и бюджета заказчика. Концовка FAR с метрической резьбой под металлопластиковые, пластиковые и медные трубы имеет более удлиненное посадочное место (втулку) с двумя уплотнительными кольцами на присоединяемом конусе. Это обеспечивает отличную герметичность и высокую надежность резьбового соединения. В зависимости от диаметра коллектора возможно присоединение металлопластиковых труб (любых производителей) диаметром 16, 20 и даже 26 мм с различной толщиной стенки.

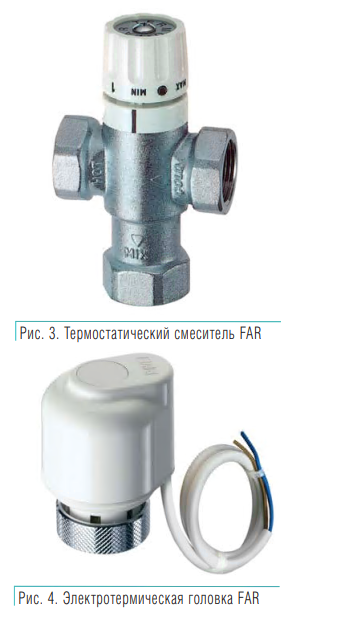

Термостатический смеситель TermoFar – оригинальная разработка конструкторов FAR, выгодно выделяющая системы водяного отопления этой фирмы от большинства предложений рынка (рис. 3). На корпус термосмесителя нанесены стрелки подвода горячей (hot), холодной (cold) и выхода смешанной (mix) воды. Внутри корпуса находится термостатический датчик, интегрированный с заслонкой холод ной и горячей воды. В зависимости от фиксируемой температуры, он регулирует соотношение горячей и холодной воды, поддерживая температуру воды на выходе из смесителя на установленном уровне (в диапазоне 20–55 °С).

Важно отметить, что использование термосмесителя в качестве регулятора теплоотдачи с поверхности «теплого пола» – наиболее правильный способ, так как в этом случае реализован качественный тип регулирования (путем изменения температуры). В аналогичных приборах ряда других фирм применен метод количественного регулирования – посредством уменьшения расхода воды. Использование при этом автоматических термоклапанов может привести к существенной неравномерности прогрева площади пола (независимо от схемы укладки теплопроводов в бетон) и значительному снижению долговечности его конструкции. Узел смешения на термосмесителе позволяет сохранять практически постоянным расход в системе напольного отопления.

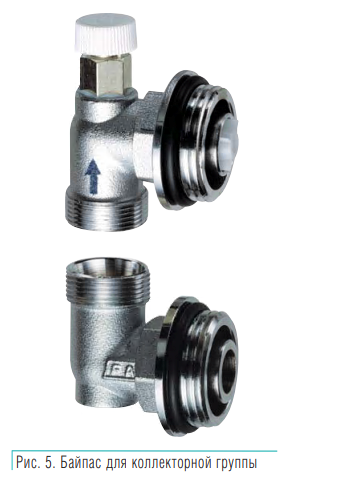

Дополнительное оборудование Автоматическое управление тепловым режимом отдельных веток осуществляется электротермическими головками (рис. 4) по сигналу от комнатного термостата. При полном или частичном закрытии терморегулирующих вентилей может возникнуть шум и произойти рост сопротивления в отопительных контурах. Для устранения этого недостатка подающий и обратный коллекторы соединяются байпасом со встроенным перепускным дифференциальным клапаном. К обратному коллектору байпас присоединяется через дифференциальный клапан, интегрированный с ручным воздухоотводчиком (рис. 5). Клапан открывается при дифференциальном давлении, примерно равном 0,2 бара, и излишний поток отводится назад в котел. Дополнительное преимущество, реализованное в системе FAR, – наличие высокотемпературного контура в узле напольного отопления, позволяющего подключить радиаторы или полотенцесушители.

FAR – высокий уровень качества Высокое качество системы водяного «теплого пола» FAR гарантировано применением современных материалов. Так, основная часть арматуры и деталей узла напольного отопления выполнена из хромированной латуни, обладающей высокими антикоррозионными свойствами. Каждый элемент узла проходит строгий контроль в процессе производства и всевозможные испытания в соответствии с требованиями нормативных документов.

Качество арматуры FAR подтверждено сертификатами международного образца ISO 9001 и 9002, гигиеническим сертификатом и сертификатом соответствия ГОСТ Р. Продукция компании FAR отвечает самым взыскательным требованиям современного технического дизайна. На всю продукцию предоставляется трехлетняя гарантия заводаизготовителя. Исключительно надежные, с продуманным конструктивным исполнением и гибким регулированием, экономичные и экологически безопасные системы водяных «теплых полов» от FAR максимально приближают микроклимат в помещении к идеальным условиям.
