Новая систему пресс-фитингов для металлопластиковых труб

25.11.2005 Если рассматривать вопрос глобально, то все еще развивающаяся, и не только в нашей стране, технология обжима (запрессовки) упустила свой исторический шанс стать самым главным в мире видом соединения (в конечном счете, на некоторых континентах гонку, может быть, выиграют сварка и зажимные резьбовые соединения).


В то время как, например, для сверлильных приборов в принципе подходят все сверла, то в обжиме (опрессовки) господствует что-то среднее между религиозным спором и раздробленностью на малые государства. Слесарь-сантехник, желающий, собственно, только выполнить простое обжимное соединение трубы и фитинга, должен, прежде всего, сделать выбор между радиальным или аксиальным (передвижная втулка) соединением. Потом ему необходимо принять верное решение относительно того, что выбрать из продукции приблизительно ста производителей и продавцов двадцати различных контуров обжима, а также из более 100 обжимных цанг или обжимных петель. Почти для каждой программы фитингов различных систем требуется тот самый специальный контур, который, опять же, должен зажиматься в специальные губки (2 губки образуют в результате обжимную цангу) и затем с помощью прессовальной машины подвергаться воздействию давления, т.е. запрессовываться. Наверное, бесполезно обращать внимание на то, что отнюдь не все прессовальные машины между собой совместимы.

Понятно? Вся эта путаница возникла естественным образом потому, что каждый торговец системами, производитель фитингов и приборов хотел завоевать мир в одиночку, только для себя. Короткое расследование для выяснения происхождения названий или отыскания тех лиц, кто придумал их для различных контуров, дало только расплывчатые результаты: название М-контур произошло, возможно, от названия фирмы «mapress», название F-контур от «Frаnkische», U-контур, наверное, от «Uponor», а Нконтур, может быть, от «Нака». Название ТН-контур, напротив, должно быть возникло на базе названия профиля - Tiemme-профиль, хотя изначально произошло от IPA. Но, кажется, что все актеры как-то отвергают пару крошечных мелочей.

Во-первых, все контуры досадно похожи друг на друга, но с завидным упрямством не подходят для одного и того же инструмента… а уж кто носит всегда под мышкой каталог Rems? Во-вторых, видимо, никто не обращает внимания на качество губок.

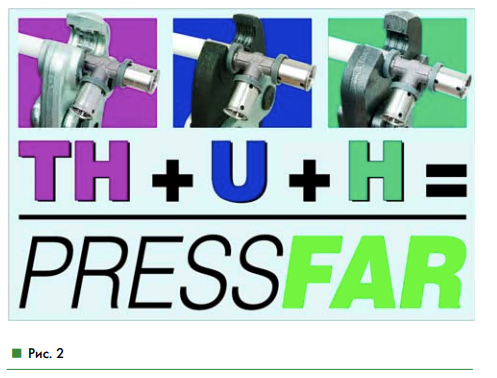

Существуют обжимные губки, выдерживающие только 2-3.000 обжимов, а есть губки, которыми можно свободно выполнить до 20.000 обжимов. Лишь к выставке ISH 2005 во Франкфурте-на-Майне (Германия) сигнал к развитию в ином направлении стал отчетливым. Итальянский производитель фитингов FAR Rubinetterie на выставке ISH 2005 приготовил очередную сенсацию - не имеющую аналогов систему пресс-фитингов для металлопластиковых труб и рекламировал свои новые фитинги PressFAR с помощью проспекта (рис. 1), на котором изображены плоскогубцы. Сопроводительный текст: «This is perhaps the only crimptool you cannot use!» (Возможно, это единственные пресс-клещи, которые Вы не сможете использовать). Конечно же, это несколько преувеличено, но новые фитинги PressFAR подходят к пресс-профилям TH (около 50 систем), U (около 20 систем) и H (около 36 систем). (рис.2)

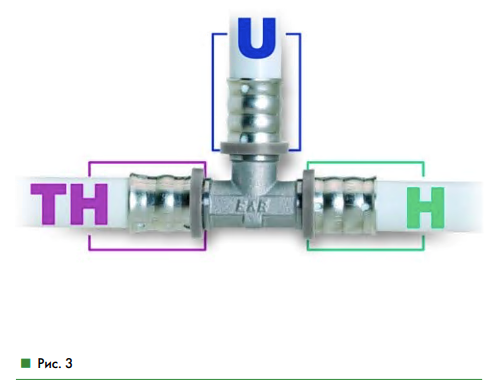

Уплотнительные кольца из этилен-пропилен-диенмономера (EPDM) имеют прямоугольное сечение и благодаря этому находятся на одном уровне с поверхностью штуцера (рис.3)

На всей внешней поверхности штуцеров (включая кольца) нанесен жидкий слой кремниевого покрытия. Это позволяет не снимать фаску при монтаже труб, т.к. соединение штуцера с трубой не требует особых усилий. Кроме этого, ниппели снабжены пластиковым ограничителем из PPR, который служит для прерывания электропроводности между трубой и фитингом и фиксирует «реверсивную» пресс- гильзу. Пресс - гильза выполнена из нержавеющей стали AISI 304 с содержанием серы не более 0,004%,что сохраняет достаточную пластичность для ручной опрессовки и повышает их коррозионную стойкость.

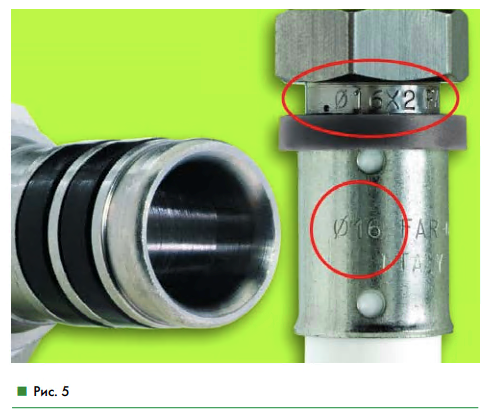

Гильзы симметрично двухсторонние, с 6 контрольными окошками: по 3 с каждой стороны. Это облегчает процесс одевания трубы на ниппель и визуальный контроль правильности введения трубы. На гильзе указывается диаметр и толщина соответствующей трубы.

FAR Rubinetterie S.p.A запатентовал новые конструкции уплотнительных колец и тип «реверсивной» гильзы (патент № MI 2004U 000298).

Арматура для систем горячего и холодного водоснабжения и отопления производится итальянским заводом FAR Rubinetterie S.P.A. уже на протяжении 30 лет. За это время в исключительной надежности, универсальности и эстетике продукции FAR убедились многие российские компании не только в Москве, но и в регионах России: Екатеринбурге, Новосибирске, Тюмени, Самаре и многих других городах.

На всю трубопроводную арматуру FAR Rubinetterie S.P.A., которую на территории России и СНГ представляет компания «Терморос», установлен 3-х летний гарантийный срок эксплуатации. Завод FAR Rubinetterie S.P.A. является членом Ассоциации Итальянских Производителей и имеет сертификат QAVR, подтверждающий производство всех комплектующих арматуры FAR исключительно на территории Италии.
